NC-Rundtische, Baureihe DA

NC-Rundtische mit Direktantrieb können für eine breite Einsatzvarianz heute die Fertigung von Bauteilen und Erzeugnissen optimieren. Nachfolgend sind einige Standard-Erzeugnisse der Baureihe DA zusammenfassend dargestellt.

Hierbei gilt selbstverständlich wie bei anderen Produktgruppen auch, dass Anpassungen bezüglich Form oder Parameter auf Anfrage möglich sind.

Einachs-Geräte

BezeichnungPlanscheibengröße / PalettengrößeLage der RotationDrehzahlNenn- / Max.-DrehmomentMax. zuläss. TangentialmomentEinsatzempfehlung
DA 400Planscheibendurchmesser / Palettenmaß entspricht in etwa der Baugröße und kann max. eine Baugröße größer gewählt werden. Weitere Einsatzbe- dingungen auf Anfrage


vertikal oder
horizontal

100 U/min1200 / 2000 Nm3000 Nm

Werkstückpositio-
nierung sowie
Fräsbearbeitung



DA 500100 U/min1900 / 3300 Nm6000 Nm
DA 63090 U/min2350 / 4050 Nm8000 Nm
DA 80060 U/min10.500 Nm

Positioniergenauigkeit nach je Kundenwunsch von ± 20 / ± 10 / ±6 / ± 2 Winkelsekunden.

Leistungsdaten beziehen sich auf Betrieb mit Kühlung, die Tangentialmomente beziehen sich auf eine hydraulische Klemmung bei einem Hydraulikdruck von 90-100 bar.

Design-Varianten

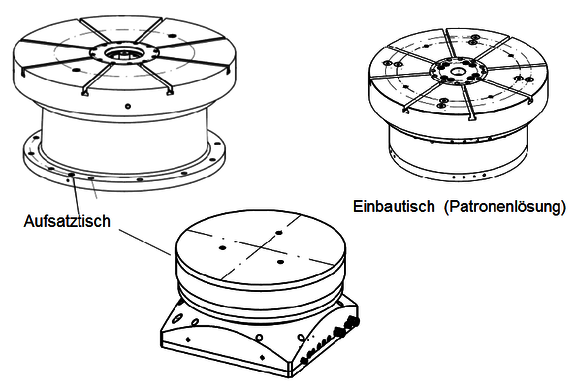

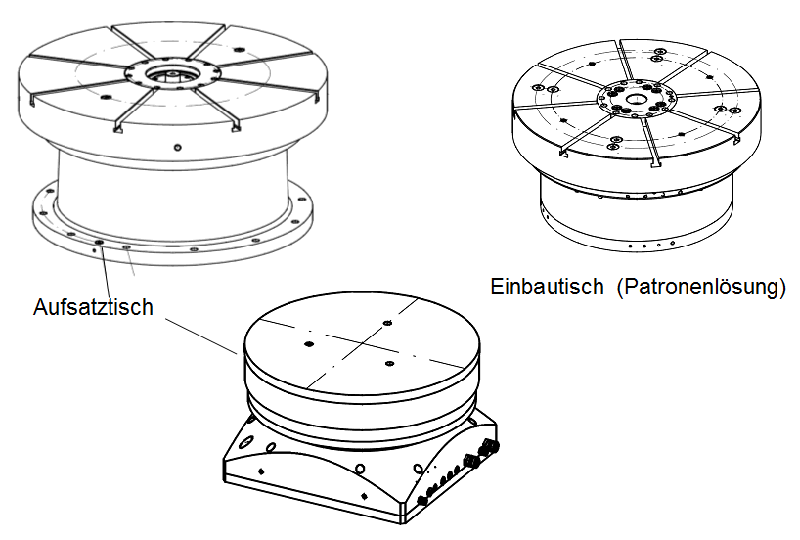

Vertikale Drehachse:

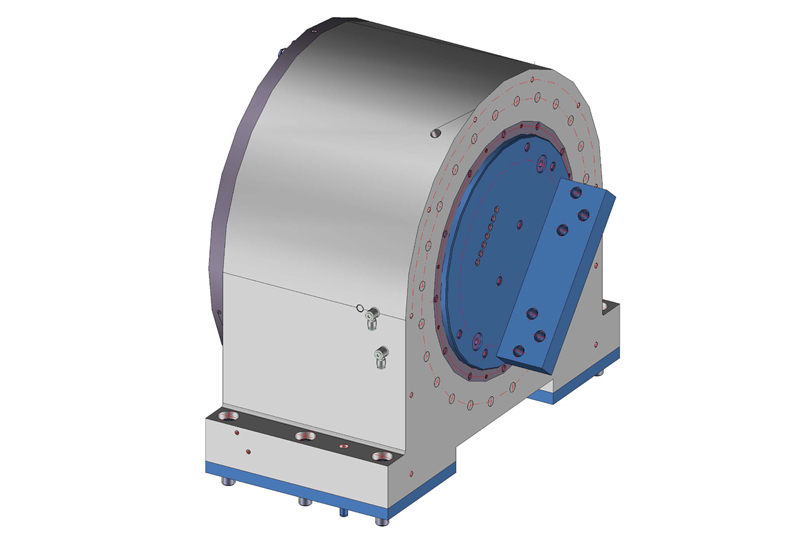

Horizontale Drehachse:

Diese Grafik zeigt einen NC-Rundtisch DA400AH mit Vorbereitung zur Aufnahme einer Schwenkbrücke.

Produktbeispiele

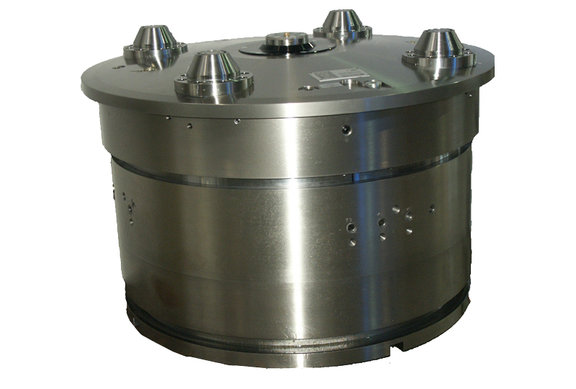

NC-Rundtisch DA800

mit Palettenspannung als Einsatzpatrone

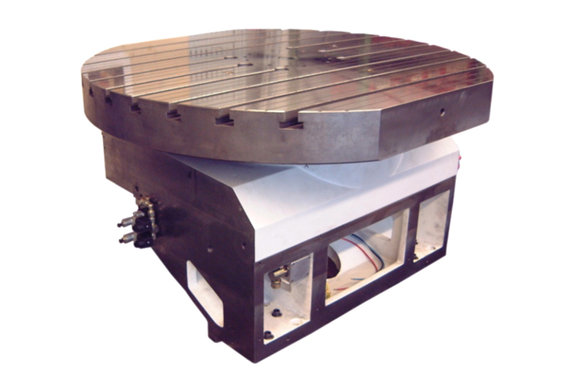

NC-Rundtisch DA800FV

mit Führungsbahn-Gehäuse und T-Nutenplanscheibe Dm. 1100mm
