NC-Teilgeräte, Baureihe TG

  • Standard-Baureihe kleiner NC-Rundtische

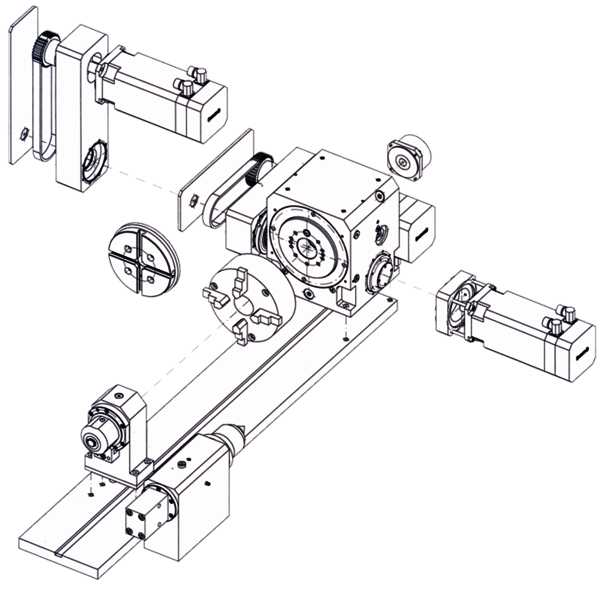

  • Modulares Baukastensystem
  • Kompakte Bauform bei großer Steifigkeit
  • Spitzenhöhen 115 – 160 und 220mm
  • Hydraulische oder pneumatische Klemmung
  • Spieleinstellbare Schneckentriebe
  • Messung der Positioniergenauigkeit wahlweise direkt mit Winkelmeßsystem oder indirekt
  • Umfangreiches Zubehör
  • Baureihe zu Zweiachs-Rundtischen erweiterbar
ParameterTG 115TG 160TG 220TG 160 PTG 220 P
1Max. Transportlast
horizontale Achse
75 kg540 kg650 kg300 kg500 kg
2Max. Transportlast
mit Gegenlager
100 kg750 kg1000 kg600 kg800 kg
3Max. Transportlast
vertikale Achse
100 kg750 kg1000 kg600 kg800 kg
4Kippmoment1000 Nm2000 Nm4500 Nm2000 Nm4500 Nm
5Max. zulässiges
Tangentialmoment
600 Nm1400 Nm3000 Nm240 Nm ohne Zusatzluft
420 Nm mit Zusatzluft
750 Nm ohne Zusatzluft
1380 Nm mit Zusatzluft
6Max. übertragbares
Drehmoment des
Schnecketriebes
250 Nm525 Nm2150 Nm525 Nm2150 Nm
7Max. Drehzahl der
Planscheibe
35 min -130 min -125 min -130 min -125 min -1
7Rundlaufabweichung
der Spindel

0,01 mm

8Planlaufabweichung
der Spindel

0,01 mm

9Positionsabweichung
nach VDI DGQ 3441
40 sec30 sec20 sec30 sec20 sec
10AusführungBetrieb mit vertikaler *) und horizontaler Drehachse
*) = mit Basisplatte
Nur horizontale
Drehachse
Nur horizontale
Drehachse
11Verwendete
Klemmeinrichtung
  • Hydrauliche Klemm-
    einrichtung
    Klemmdruck:
    200 bar
  • Hydrauliche Klemm-
    einrichtung
    Klemmdruck:
    80 -100 bar
  • HEMA-Klemmung
    RC 100
  • bei 6 bar Luft
  • HEMA-Klemmung
    RC 180
  • bei 6 bar Luft
