ECO-Baureihe
Die Standardausführung des Rundtisches steht in einem sehr guten Preis-Leistungs-Verhältnis, ohne dabei an Leistung oder Genauigkeit einzubüßen. Wenn Sie einen Standard-Rundtisch ohne Sonderausstattung benötigen, ist ein Modell der ECO-Baureihe das Gerät Ihrer Wahl. Unsere ECO-Baureihe ist mit Horizontal- bzw. Vertikalachsen universell einsetzbar. Dieser Rundtisch ist in zwei Ausführungen erhältlich:
ecoTG 160 und ecoTG 220.
- optimales Preis-Leistungsverhältnis
- hohe Steifigkeit zur Aufnahme max. Bearbeitungskräfte
- verfügbar mit vertikaler und horizontaler Drehachse
- Standardplanscheibe als Basis für kundenseitige Werkstückaufnahme
- Schneckenantrieb mit nachstellbarem Schneckenspiel und vorgespannter Axial-Radial-Lagerung
- Antrieb vorbereitet für SIEMENS- / FANUC- und MITSUBISHI-Servomotor
|
|
|
ecoTG 160 |
ecoTG 220 |
|
Planscheibendurchmesser |
[mm] |
220
- 280 |
310
- 400 |
|
Mittenhöhe |
[mm] |
160 |
220 |
|
Zuladung
bei vertikaler Achse |
[kg] |
400 |
650 |
|
Zuladung
bei horizontaler Achse |
[kg] |
200 |
350 |
|
Zuladung bei horizontaler Achse mit
Gegenlager |
[kg] |
400 |
650 |
|
Drehzahl |
[min-1] |
30 |
25 |
|
Kippmoment |
[Nm] |
1.000 |
2.000 |
|
Positioniergenauigkeit |
[arc sec] |
±
30 |
±
25 |
|
Rundlaufgenauigkeit |
[mm] |
0,05 |
0,05 |
|
Planlaufgenauigkeit |
[mm] |
0,05 |
0,05 |
|

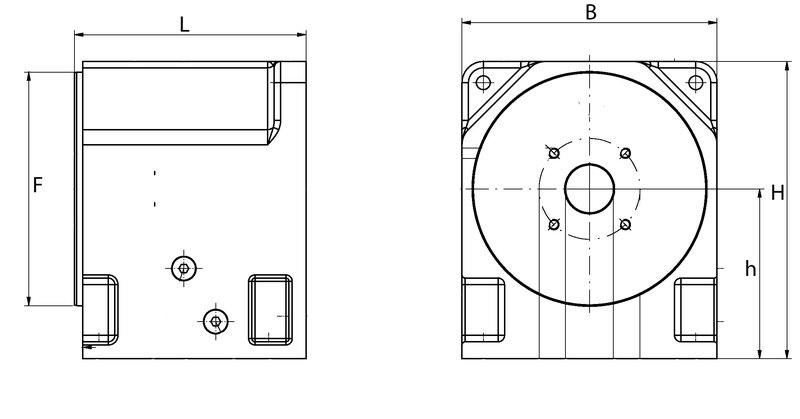

L – Länge |
[mm] |
218 |
230 |
|
B – Breite |
[mm] |
240 |
320 |
|
H – Gesamthöhe |
[mm] |
280 |
380 |
|
F –Ø Grundplanscheibe |
[mm] |
220 |
310 |
|
|
|
